КриптоПро УЦ 2.0 — Полная техническая документация¶

1. Требования к серверу¶

1.1. Программное обеспечение¶

Компонент	Версия	Назначение
.NET	9.0 x64	Runtime бэкенда 1Формы
КриптоПро CSP	5.0+	Криптопровайдер ГОСТ (хранилище ключей, CAPI)
КриптоПро УЦ	2.0	REST API удостоверяющего центра
Windows Server	2016+	Хостинг IIS, хранилище сертификатов

1.2. Сертификаты в хранилище Windows¶

В хранилище LocalMachine\My (или CurrentUser\My) должен быть установлен сертификат администратора УЦ с приватным ключом. Этот сертификат используется для: - mTLS — клиентская аутентификация при HTTP-запросах к REST API УЦ - PKCS#7 подпись — подписание запросов на выпуск/отзыв сертификатов (ГОСТ 34.10-2012)

Thumbprint этого сертификата записывается в поле Certificate таблицы CryptoProCertificationCenters.

1.3. Таблица CryptoProCertificationCenters¶

Создана миграцией v2.162. Содержит настройки подключения к УЦ.

Поле	Тип	Описание
`Id`	int IDENTITY	PK, используется как `raId` во всех вызовах
`Name`	nvarchar(max)	Название УЦ (для отображения)
`Address`	nvarchar(max)	Базовый URL REST API УЦ, например `https://ca.example.com`
`UsersFolder`	nvarchar(max)	Папка для регистрации пользователей в УЦ
`Certificate`	nvarchar(max)	Thumbprint сертификата администратора (из хранилища Windows)
`Guid`	uniqueidentifier	Уникальный идентификатор записи

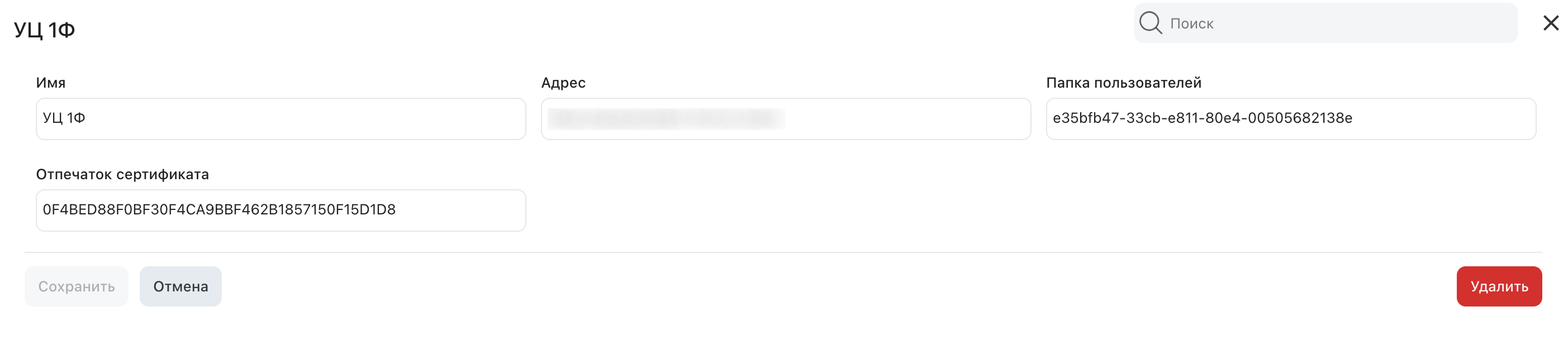

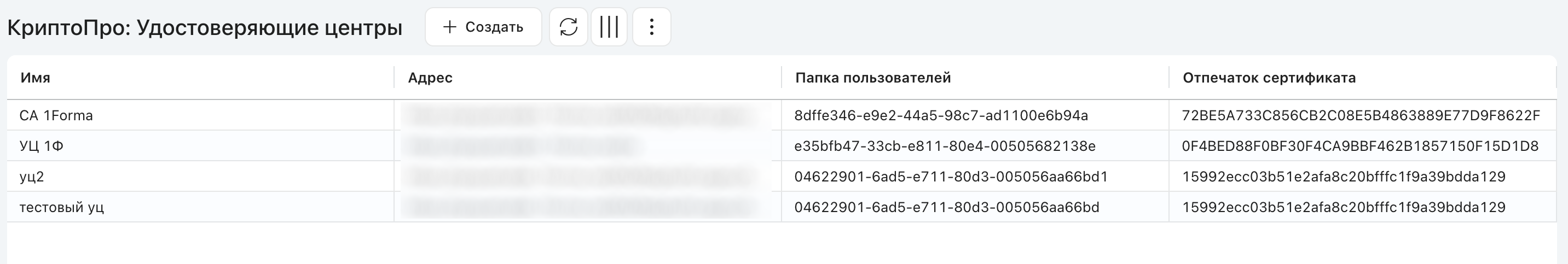

Настройка: Администрирование → CryptoPro УЦ (через dbadmin-дерево).

1.4. Библиотека CryptoProCA в SmartScripts¶

Lua-библиотека CryptoProCA поставляется миграцией v2.264 (GUID: A1B2C3D4-E5F6-4A5B-8C9D-0E1F2A3B4C5D). Вставляется в таблицу SmartScripts с IsLibrary = true.

1.5. Плагины ЭП на клиенте¶

Для операций, выполняемых в браузере (генерация CSR, установка сертификата): - КриптоПро ЭЦП Browser plug-in — работает через cadesplugin - Рутокен плагин — альтернативный вариант (PKCS#11)

Выбор плагина настраивается через настройки ЭП задачи (EdsPluginType).

2. Архитектура¶

┌─────────────────────────────────────────────────────────────┐
│                        БРАУЗЕР                              │
│                                                             │
│  Кнопка МТФ → JS: tcCryptoLogic.newRequest()               │
│                   tcCryptoLogic.installCertificate()        │
│                   tcCryptoLogic.signFiles()                 │
│                                                             │
│  ┌─────────────────┐    ┌─────────────────┐                │
│  │ CryptoPro ЭЦП   │    │ Рутокен плагин  │                │
│  │ Browser plug-in  │    │                 │                │
│  └─────────────────┘    └─────────────────┘                │
└────────────────────────────┬────────────────────────────────┘
                             │ HTTP API
┌────────────────────────────┼────────────────────────────────┐
│                      СЕРВЕР 1Форма                          │
│                                                             │
│  Lua скрипт (SmartScript)                                   │
│    │                                                        │
│    ├── include("...CryptoProCA...")  ← Lua-библиотека       │
│    │     └── CryptoProCA.issue_certificate(...)              │
│    │                                                        │
│    ├── CRYPTO:send_request()    ← CryptoScriptApi (C#)      │
│    │     └── CryptoRequestService.SendRequest()             │
│    │           ├── mTLS (клиентский сертификат)              │
│    │           └── PKCS#7 подпись через Win32 CAPI           │
│    │                                                        │
│    ├── CRYPTO:parse_cert()      ← парсинг X509              │
│    └── CRYPTO:get_thumbprint()  ← SHA-1 отпечаток           │
│                                                             │
│                        ↓ HTTP/TLS 1.2                       │
│              КриптоПро УЦ 2.0 REST API                      │
│              /api/ra/users                                   │
│              /api/ra/certRequests                             │
│              /api/ra/certificates                             │
│              /api/ra/revRequests                              │
└─────────────────────────────────────────────────────────────┘

2.1. Слои¶

Слой	Компонент	Ответственность
Lua	`CryptoProCA` (библиотека)	Бизнес-логика: polling, обработка ошибок, чтение/запись ДП
C# API	`CryptoScriptApi`	Мост Lua↔C#: конвертация LuaTable↔Dictionary, обход SEHException
C# сервис	`CryptoRequestService`	HTTP-транспорт: mTLS, PKCS#7 подпись, логирование
JS/SPA	`tcCryptoLogic` (window global)	Клиентские операции: генерация CSR, установка сертификата, подпись файлов

3. Дополнительные параметры (ДП) на форме задачи¶

Для полного цикла работы с сертификатами нужны следующие ДП:

3.1. Обязательные ДП¶

ДП	Тип	Заполняется	Описание
nameAttributes	Строка (JSON)	Вручную или скриптом	JSON с атрибутами субъекта сертификата. Формат: `{"2.5.4.3":"Иванов Иван Иванович","1.2.643.3.131.1.1":"000000000000","2.5.4.6":"RU"}`
userId УЦ	Строка	`CryptoProCA.register_or_update_user()`	UUID пользователя в УЦ. Заполняется автоматически при первой регистрации, далее используется для обновления
PKCS#10 запрос	Строка (Base64)	`tcCryptoLogic.newRequest()` (браузер)	CSR в формате Base64. Генерируется криптоплагином на клиенте
certRequestId	Строка	`CryptoProCA.issue_certificate()`	UUID запроса на сертификат в УЦ. Заполняется автоматически
Сертификат	Строка (Base64)	`CryptoProCA.issue_certificate()`	rawCertificate в Base64. Заполняется автоматически при выпуске
Thumbprint	Строка	`CryptoProCA.get_thumbprint()`	SHA-1 отпечаток сертификата. Заполняется автоматически
Имя ЦС	Строка	Вручную (опционально)	authorityName — имя центра сертификации, если в УЦ их несколько

3.2. OID-ы для nameAttributes¶

Важно: REST API КриптоПро УЦ 2.0 требует обязательное наличие полей Country (2.5.4.6) и Locality (2.5.4.7) в nameAttributes при регистрации пользователя (POST /api/ra/users). Без них запрос вернёт ошибку.

OID	Атрибут	Обязательность	Пример значения
`2.5.4.3`	CN (Common Name)	Обязательный	`Иванов Иван Иванович`
`2.5.4.6`	C (Country)	Обязательный (REST API v2.0)	`RU`
`2.5.4.7`	L (Locality)	Обязательный (REST API v2.0)	`Москва`
`2.5.4.4`	SN (Surname)	Рекомендуемый	`Иванов`
`2.5.4.42`	GN (Given Name)	Рекомендуемый	`Иван Иванович`
`2.5.4.8`	ST (State)	Опционально	`77 Москва`
`2.5.4.10`	O (Organization)	Опционально	`ООО "Компания"`
`2.5.4.11`	OU (Org Unit)	Опционально	`Отдел разработки`
`1.2.643.3.131.1.1`	ИНН	Опционально	`000000000000`
`1.2.643.100.1`	ОГРН	Опционально	`0000000000000`
`1.2.643.100.3`	СНИЛС	Опционально	`00000000000`
`2.5.4.12`	Title	Опционально	`Генеральный директор`
`1.2.840.113549.1.9.1`	E (Email)	Опционально	`user@example.com`

Минимальный JSON для nameAttributes:

{
  "2.5.4.3": "Иванов Иван Иванович",
  "2.5.4.6": "RU",
  "2.5.4.7": "Москва"
}

Полный JSON (рекомендуемый):

{
  "2.5.4.3": "Иванов Иван Иванович",
  "2.5.4.4": "Иванов",
  "2.5.4.42": "Иван Иванович",
  "2.5.4.6": "RU",
  "2.5.4.7": "Москва",
  "2.5.4.8": "77 Москва",
  "2.5.4.10": "ООО \"Компания\"",
  "1.2.643.3.131.1.1": "000000000000",
  "1.2.643.100.1": "0000000000000",
  "1.2.643.100.3": "00000000000",
  "1.2.840.113549.1.9.1": "user@example.com"
}

3.3. Формат атрибутов CSR для клиентской генерации (кнопка МТФ)¶

Поля Country и Locality также должны присутствовать в CSR-атрибутах, иначе сертификат не будет содержать эту информацию.

[
  {"rdn": "commonName",   "cpn": "CN",                  "value": "Иванов Иван Иванович"},
  {"rdn": "country",      "cpn": "C",                   "value": "RU"},
  {"rdn": "localityName", "cpn": "L",                   "value": "Москва"},
  {"rdn": "surname",      "cpn": "SN",                  "value": "Иванов"},
  {"rdn": "givenName",    "cpn": "G",                   "value": "Иван Иванович"},
  {"rdn": "organization", "cpn": "O",                   "value": "ООО Компания"},
  {"rdn": "inn",          "cpn": "1.2.643.3.131.1.1",   "value": "000000000000"},
  {"rdn": "snils",        "cpn": "1.2.643.100.3",       "value": "00000000000"}
]

- rdn — имя атрибута для Рутокена - cpn — имя атрибута для КриптоПро ЭЦП Browser plug-in

4. Справочник функций библиотеки CryptoProCA¶

Подключение: include("[cryptopro] CryptoPro CA 2.0 — REST API library") или include(ID) где ID — числовой идентификатор скрипта в SmartScripts. Бэкенд: Valhalla.Scripting/Engine/Api/CryptoScriptApi.cs, Valhalla.Scripting/Engine/Api/CryptoRequestService.cs

4.1. CryptoProCA.get_thumbprint¶

Получает SHA-1 Thumbprint сертификата, записывает в ДП и оставляет silent-комментарий.

Заменяет C#-смарт: 9d636137-2525-4d87-905c-018fe81f982c — «Get Thumbprint»

CryptoProCA.get_thumbprint(taskId, epCertificateId, epThumbprintId)

#	Параметр	Тип	Обязательный	Описание
1	`taskId`	number	да	ID задачи. Обычно `CONTEXT.Id`
2	`epCertificateId`	number	да	ID ДП (тип «Строка»), содержащего сертификат в формате Base64 (rawCertificate)
3	`epThumbprintId`	number	да	ID ДП (тип «Строка»), куда будет записан SHA-1 Thumbprint

Возвращает: string — Thumbprint (SHA-1, hex, uppercase)

Побочные эффекты: - Записывает Thumbprint в ДП epThumbprintId от имени системного робота - Добавляет silent-комментарий в задачу: Thumbprint: ABC123...

Пример:

include("[cryptopro] CryptoPro CA 2.0 — REST API library")

local tp = CryptoProCA.get_thumbprint(CONTEXT.Id, 503, 505)
-- tp = "A1B2C3D4E5F6..."

4.2. CryptoProCA.register_or_update_user¶

Регистрирует нового или обновляет существующего пользователя в УЦ.

Заменяет C#-смарт: dcc83d14-39bd-4779-9192-a4c21e0b1d7c — «CryptoPro CA - new or update user»

CryptoProCA.register_or_update_user(raId, taskId, epNameAttrsId, epToSaveUserId)

#	Параметр	Тип	Обязательный	Описание
1	`raId`	number	да	ID записи в таблице `CryptoProCertificationCenters` (настройки подключения к УЦ)
2	`taskId`	number	да	ID задачи. Обычно `CONTEXT.Id`
3	`epNameAttrsId`	number	да	ID ДП (тип «Строка») с JSON `nameAttributes`. Обязательные поля JSON: `2.5.4.3` (CN), `2.5.4.6` (Country), `2.5.4.7` (Locality) — см. раздел 3.2
4	`epToSaveUserId`	number	да	ID ДП (тип «Строка») для чтения/записи UUID пользователя в УЦ. Если пуст — создание, если заполнен — обновление

Возвращает: string — UUID пользователя в УЦ

REST API вызовы: - Создание: POST /api/ra/users с телом { nameAttributes: {...}, folder: "..." } - Обновление: POST /api/ra/users/{userId} с телом { nameAttributes: {...} }

Пример:

include("[cryptopro] CryptoPro CA 2.0 — REST API library")

-- ДП 200 содержит: {"2.5.4.3":"Иванов Иван","2.5.4.6":"RU","2.5.4.7":"Москва"}
-- ДП 201 пуст (новый пользователь) или содержит UUID (обновление)
local userId = CryptoProCA.register_or_update_user(1, CONTEXT.Id, 200, 201)

Отличие от старого C#-смарта:

	Старый	Новый
Формат данных	XML (HtmlDecode)	JSON (`nameAttributes`)
Протокол	SOAP через `RALogic.RegisterUserXml()`	REST `POST /api/ra/users`
Обязательные поля	CN	CN, Country, Locality

4.3. CryptoProCA.issue_certificate¶

Выпуск сертификата: submit + accept через двойную подпись PKCS#7, polling, получение rawCertificate.

Заменяет C#-смарт: C872CA74-03ED-4C94-96B9-A5C8E4F5E1AE — «CryptoPro CA - Issue certificate»

CryptoProCA.issue_certificate(raId, taskId, epUserId, epRequestId,
    epToSaveRequestId, epToSaveCertificateId, epAuthorityId, maxPollAttempts)

#	Параметр	Тип	Обязательный	Описание
1	`raId`	number	да	ID записи в `CryptoProCertificationCenters`
2	`taskId`	number	да	ID задачи. Обычно `CONTEXT.Id`
3	`epUserId`	number	да	ID ДП (тип «Строка») с UUID пользователя в УЦ (результат `register_or_update_user`)
4	`epRequestId`	number	да	ID ДП (тип «Строка») с PKCS#10 запросом в Base64 (результат `tcCryptoLogic.newRequest`)
5	`epToSaveRequestId`	number	да	ID ДП (тип «Строка») — сюда будет записан `certRequestId` (UUID запроса в УЦ)
6	`epToSaveCertificateId`	number	да	ID ДП (тип «Строка») — сюда будет записан `rawCertificate` (Base64)
7	`epAuthorityId`	number	да	ID ДП (тип «Строка») с именем центра сертификации (`authorityName`). Может быть пустым — если в УЦ один ЦС
8	`maxPollAttempts`	number	нет	Количество попыток polling (по умолчанию `10`). Каждая попытка = пауза 2 сек + GET-запрос

Возвращает: LuaTable — полный объект сертификата из УЦ (содержит rawCertificate, id, status и др.)

REST API вызовы (последовательно): 1. POST /api/ra/certRequests — submit + accept, двойная PKCS#7 подпись 2. GET /api/ra/certificates?certRequestId=... — polling (до maxPollAttempts раз) 3. GET /api/ra/certificates/{id} — полная форма с rawCertificate

Пример:

include("[cryptopro] CryptoPro CA 2.0 — REST API library")

CryptoProCA.issue_certificate(
    1,            -- raId
    CONTEXT.Id,   -- taskId
    500,          -- ДП: userId в УЦ
    501,          -- ДП: PKCS#10 запрос
    502,          -- ДП: certRequestId (запись)
    503,          -- ДП: rawCertificate (запись)
    504           -- ДП: имя ЦС (может быть пустым)
)

Отличие от старого C#-смарта:

	Старый	Новый
Протокол	SOAP `RALogic.IssueCertificate()`	REST `POST /api/ra/certRequests`
Подпись	`X509Certificate2.SignData()`	Win32 CAPI `CryptSignMessage` (ГОСТ)
Ожидание	Синхронно (внутри COM)	Polling (2сек × N попыток)
PEM-заголовки	Не обрабатывает	Автоматически удаляет `-----BEGIN/END...-----`

4.4. CryptoProCA.revoke_certificate¶

Отзыв сертификата через REST API с двойной подписью.

Заменяет C#-смарт: bc2c3efa-1295-4eda-8542-1cc543fe3cbb — «CryptoPro CA - revoke certificate»

CryptoProCA.revoke_certificate(raId, taskId, epCertificateId, revocationReason, fromTimestamp)

#	Параметр	Тип	Обязательный	Описание
1	`raId`	number	да	ID записи в `CryptoProCertificationCenters`
2	`taskId`	number	да	ID задачи. Обычно `CONTEXT.Id`
3	`epCertificateId`	number	да	ID ДП (тип «Строка») с сертификатом в Base64
4	`revocationReason`	number	нет	Код причины отзыва (0–5, по умолчанию `0`). См. таблицу ниже
5	`fromTimestamp`	number\|nil	нет	Unix timestamp даты начала отзыва. Если > текущего времени — отложенный отзыв с `RD=yyyy-MM-ddTHH:mm:ss`

Возвращает: string — серийный номер отозванного сертификата

REST API вызов: - POST /api/ra/revRequests — двойная PKCS#7 подпись, кодировка UTF-16LE без BOM

Коды причин отзыва:

Код	Константа	Описание
0	Unspecified	Не указана
1	KeyCompromise	Компрометация ключа
2	CACompromise	Компрометация УЦ
3	AffiliationChanged	Изменение принадлежности
4	Superseded	Замена (выпущен новый)
5	CessationOfOperation	Прекращение деятельности

Пример:

include("[cryptopro] CryptoPro CA 2.0 — REST API library")

-- Немедленный отзыв по причине "Замена"
local sn = CryptoProCA.revoke_certificate(1, CONTEXT.Id, 503, 4)

-- Отложенный отзыв (с 01.02.2027)
CryptoProCA.revoke_certificate(1, CONTEXT.Id, 503, 0, 1801526400)

Отличие от старого C#-смарта:

	Старый	Новый
Протокол	SOAP `RALogic.RevokeCertificate()`	REST `POST /api/ra/revRequests`
Причина отзыва	C# enum `RevocationReason`	Числовой код 0–5
Кодировка подписи	Определяется COM	UTF-16LE без BOM (явно)
Формат даты	`DateTime`	Unix timestamp → ISO 8601 (24-часовой формат, исправлен баг `hh→HH`)

4.5. CryptoProCA.pause_certificate¶

Приостановка сертификата. SOAP fallback — REST API КриптоПро УЦ 2.0 не поддерживает RR=6.

Заменяет C#-смарт: af7d2931-1f04-4731-aa59-52589e8cd969 — «CryptoPro CA - pause certificate»

CryptoProCA.pause_certificate(taskId, raId, epCertificateId, fromTimestamp, toTimestamp, revocationReason)

#	Параметр	Тип	Обязательный	Описание
1	`taskId`	number	да	ID задачи. Обычно `CONTEXT.Id`
2	`raId`	number	да	ID записи в `CryptoProCertificationCenters`
3	`epCertificateId`	number	да	ID ДП (тип «Строка») с сертификатом в Base64
4	`fromTimestamp`	number	да	Unix timestamp даты начала приостановки
5	`toTimestamp`	number	да	Unix timestamp даты окончания приостановки
6	`revocationReason`	number	да	Код причины (обычно `6` — CertificateHold)

Реализация: делегирует в старый C#-смарт через SMART:execute_action("af7d2931-...", ...). Когда REST API добавит поддержку — будет переписана на REST без изменения сигнатуры.

Пример:

include("[cryptopro] CryptoPro CA 2.0 — REST API library")

-- Приостановить на месяц
CryptoProCA.pause_certificate(CONTEXT.Id, 1, 503, 1780000000, 1782000000, 6)

4.6. CryptoProCA.resume_certificate¶

Возобновление приостановленного сертификата. SOAP fallback — REST API не поддерживает RR=8.

Заменяет C#-смарт: b1e6bdf5-0c99-4d7e-97f2-312330828ed2 — «CryptoPro CA - resume certificate»

CryptoProCA.resume_certificate(taskId, raId, epCertificateId)

#	Параметр	Тип	Обязательный	Описание
1	`taskId`	number	да	ID задачи. Обычно `CONTEXT.Id`
2	`raId`	number	да	ID записи в `CryptoProCertificationCenters`
3	`epCertificateId`	number	да	ID ДП (тип «Строка») с сертификатом в Base64

Реализация: делегирует в старый C#-смарт через SMART:execute_action("b1e6bdf5-...", ...).

Пример:

include("[cryptopro] CryptoPro CA 2.0 — REST API library")

CryptoProCA.resume_certificate(CONTEXT.Id, 1, 503)

5. Справочник низкоуровневых C#-функций CRYPTO:*¶

Эти функции доступны в Lua без подключения библиотеки — они зарегистрированы в LuaScriptEngine как глобальный объект CRYPTO.

Исходный код: Valhalla.Scripting/Engine/Api/CryptoScriptApi.cs

5.1. CRYPTO:send_request¶

Отправка HTTP-запроса к REST API УЦ с mTLS и опциональной PKCS#7 подписью.

local resp = CRYPTO:send_request(raId, method, path, query, body, options, taskId)

#	Параметр	Тип	Обязательный	Описание
1	`raId`	number	да	ID записи в `CryptoProCertificationCenters`
2	`method`	string	да	HTTP-метод: `"GET"` или `"POST"`
3	`path`	string	да	Путь API (должен начинаться с `/api/ra/`), например `/api/ra/users`
4	`query`	string\|nil	нет	Query string без `?`, например `"certRequestId=abc-123"`
5	`body`	LuaTable\|nil	нет	Тело POST-запроса (конвертируется в JSON). `nil` для GET
6	`options`	LuaTable\|nil	нет	Опции подписи и таймаута (см. ниже)
7	`taskId`	number\|nil	нет	ID задачи (для логирования в AutomationScriptsLog)

Поля options:

Поле	Тип	По умолчанию	Описание
`sign`	boolean	`false`	Подписать поле `rawRequest` в body PKCS#7
`signMode`	string	`"submitAndAccept"`	`"submitAndAccept"` — двойная подпись, `"submit"`/`"approve"` — одинарная
`encoding`	string	`nil`	`"utf16le"` — кодировать строку UTF-16LE перед подписью. `nil` — Base64→бинарные данные
`timeoutMs`	number	`30000`	Таймаут HTTP-запроса в миллисекундах

Возвращает: LuaTable с полями:

Поле	Тип	Описание
`StatusCode`	number	HTTP-код ответа (200, 201, 400, 500...)
`Body`	string\|nil	Тело ответа (raw string)
`Error`	string\|nil	Сообщение об ошибке (`nil` при успехе). Формат: `"ExceptionType: message"`

При ошибке HTTP-транспорта (timeout, connection refused) исключение ловится внутри C# и возвращается в Error — это обход бага NLua/.NET 9 x64 (SEHException).

5.2. CRYPTO:parse_cert¶

Парсинг Base64-сертификата с извлечением основных полей.

local info = CRYPTO:parse_cert(certBase64)

Возвращает: LuaTable с полями:

Поле	Тип	Описание
`serialNumber`	string	Серийный номер
`thumbprint`	string	SHA-1 отпечаток (hex, uppercase)
`subject`	string	DN субъекта
`issuer`	string	DN издателя
`notBefore`	string	Дата начала действия (`yyyy-MM-ddTHH:mm:ss`)
`notAfter`	string	Дата окончания действия (`yyyy-MM-ddTHH:mm:ss`)

5.3. CRYPTO:get_thumbprint¶

local tp = CRYPTO:get_thumbprint(certBase64)

Возвращает: string — Thumbprint (SHA-1, hex, uppercase)

6. Процесс выпуска сертификата (полный цикл)¶

Шаг 1. Регистрация пользователя в УЦ¶

Кто выполняет: серверный Lua-скрипт (смарт-действие на шаге маршрута)

include("[cryptopro] CryptoPro CA 2.0 — REST API library")
CryptoProCA.register_or_update_user(raId, CONTEXT.Id, epNameAttrsId, epToSaveUserId)

Что происходит: 1. Читает JSON из ДП epNameAttrsId (обязательно: CN, Country, Locality) 2. Если ДП epToSaveUserId пуст — POST /api/ra/users (создание, подставляет UsersFolder из настроек УЦ) 3. Если ДП epToSaveUserId заполнен — POST /api/ra/users/{userId} (обновление атрибутов) 4. Сохраняет UUID пользователя в ДП

Шаг 2. Генерация CSR (запроса на сертификат)¶

Кто выполняет: браузер пользователя (кнопка на МТФ)

window.tcCryptoLogic.newRequest(CONTEXT.taskId, EP_ATTRS_ID, EP_CSR_SAVE_ID, {})

Что происходит (на клиенте): 1. Определяет тип плагина (CryptoPro / RuToken) через настройки ЭП задачи 2. Считывает атрибуты из ДП (JSON-массив, формат см. раздел 3.3) 3. Генерирует ключевую пару на клиенте 4. Формирует PKCS#10 (CSR) в Base64 5. Записывает CSR в ДП

Шаг 3. Выпуск сертификата в УЦ¶

Кто выполняет: серверный Lua-скрипт

include("[cryptopro] CryptoPro CA 2.0 — REST API library")
CryptoProCA.issue_certificate(raId, CONTEXT.Id, epUserId, epRequestId,
    epToSaveRequestId, epToSaveCertificateId, epAuthorityId)

Что происходит: 1. Считывает userId и PKCS#10 из ДП 2. Удаляет PEM-заголовки из PKCS#10 3. POST /api/ra/certRequests с двойной PKCS#7 подписью 4. Сохраняет certRequestId в ДП 5. Polling GET /api/ra/certificates?certRequestId=... (до 10 попыток × 2 сек) 6. GET /api/ra/certificates/{id} — полная форма с rawCertificate 7. Сохраняет rawCertificate в ДП

Шаг 4. Установка сертификата на клиенте¶

Кто выполняет: браузер пользователя (кнопка на МТФ)

window.tcCryptoLogic.installCertificate(CONTEXT.taskId, EP_CERTIFICATE_ID)

Что происходит (на клиенте): 1. Считывает Base64-сертификат из ДП 2. Устанавливает через криптоплагин (CX509Enrollment.InstallResponse) 3. Сертификат привязывается к ключевой паре

Шаг 5. Получение Thumbprint (опционально)¶

Кто выполняет: серверный Lua-скрипт

include("[cryptopro] CryptoPro CA 2.0 — REST API library")
CryptoProCA.get_thumbprint(CONTEXT.Id, epCertificateId, epThumbprintId)

7. Отзыв и управление жизненным циклом¶

Отзыв (Revoke)¶

include("[cryptopro] CryptoPro CA 2.0 — REST API library")
CryptoProCA.revoke_certificate(raId, CONTEXT.Id, epCertificateId, revocationReason)
-- или с отложенной датой:
CryptoProCA.revoke_certificate(raId, CONTEXT.Id, epCertificateId, 0, fromTimestamp)

Приостановка (Pause) — SOAP fallback¶

include("[cryptopro] CryptoPro CA 2.0 — REST API library")
CryptoProCA.pause_certificate(CONTEXT.Id, raId, epCertificateId, fromTs, toTs, 6)

Возобновление (Resume) — SOAP fallback¶

include("[cryptopro] CryptoPro CA 2.0 — REST API library")
CryptoProCA.resume_certificate(CONTEXT.Id, raId, epCertificateId)

8. Настройка кнопок на МТФ¶

Кнопки МТФ вызывают функции через глобальный объект window.tcCryptoLogic, зарегистрированный в register-crypto-global.ts. Объект делегирует вызовы в Angular-сервис TcCryptoLogicService.

8.1. Кнопка «Сформировать запрос на сертификат»¶

window.tcCryptoLogic.newRequest(CONTEXT.taskId, EP_ATTRS_ID, EP_CSR_SAVE_ID, {})

EP_ATTRS_ID — ID ДП с JSON-массивом атрибутов (формат раздел 3.3)
EP_CSR_SAVE_ID — ID ДП, куда записывается PKCS#10 (Base64)
Четвёртый параметр опционально принимает { extParamsId: { ContainerName: EP_CONTAINER_ID } }

8.2. Кнопка «Установить сертификат»¶

window.tcCryptoLogic.installCertificate(CONTEXT.taskId, EP_CERTIFICATE_ID)

EP_CERTIFICATE_ID — ID ДП с Base64-сертификатом (rawCertificate)
Требует: плагин КриптоПро ЭЦП Browser plug-in

8.3. Кнопка «Сменить PIN»¶

window.tcCryptoLogic.changePin(EP_THUMBPRINT_ID, { taskId: CONTEXT.taskId })

9. Типовой маршрут и примеры скриптов¶

9.1. Структура маршрута¶

[Шаг 1: Заполнение данных]
  ↓ Смарт при переходе: CryptoProCA.register_or_update_user(...)
[Шаг 2: Генерация запроса]
  Кнопка МТФ: tcCryptoLogic.newRequest(...)
  ↓
[Шаг 3: Выпуск сертификата]
  Смарт при переходе: CryptoProCA.issue_certificate(...)
  ↓
[Шаг 4: Установка и использование]
  Кнопка МТФ: tcCryptoLogic.installCertificate(...)
  Смарт при переходе: CryptoProCA.get_thumbprint(...)

9.2. Полный скрипт выпуска¶

include("[cryptopro] CryptoPro CA 2.0 — REST API library")

local raId = 1                    -- ID УЦ из CryptoProCertificationCenters
local taskId = CONTEXT.Id

local epUserId = 500              -- ДП: userId в УЦ
local epRequestId = 501           -- ДП: PKCS#10 запрос (Base64)
local epToSaveRequestId = 502     -- ДП: certRequestId (для записи)
local epToSaveCertificateId = 503 -- ДП: rawCertificate (для записи)
local epAuthorityId = 504         -- ДП: имя ЦС (может быть пустым)

CryptoProCA.issue_certificate(
    raId, taskId,
    epUserId, epRequestId,
    epToSaveRequestId, epToSaveCertificateId,
    epAuthorityId
)

9.3. Скрипт отзыва¶

include("[cryptopro] CryptoPro CA 2.0 — REST API library")

CryptoProCA.revoke_certificate(1, CONTEXT.Id, 503, 4) -- Superseded

10. Подпись PKCS#7 — техническая реализация¶

10.1. Алгоритм¶

Попытка через System.Security.Cryptography.Pkcs.SignedCms
При CryptographicException (ГОСТ-ключи на .NET 9) — fallback на Win32 CAPI P/Invoke

10.2. Win32 CAPI P/Invoke¶

CertOpenStore → CertFindCertificateInStore → CryptAcquireCertificatePrivateKey → CryptSignMessage

Сигнатурный OID	Хеш OID	Алгоритм
1.2.643.7.1.1.3.2	1.2.643.7.1.1.2.2	ГОСТ 34.10-2012 (256) → Стрибог-256
1.2.643.7.1.1.3.3	1.2.643.7.1.1.2.3	ГОСТ 34.10-2012 (512) → Стрибог-512
1.2.643.2.2.3	1.2.643.2.2.9	ГОСТ 34.10-2001 → ГОСТ 34.11-94

10.3. Режимы подписи (signMode)¶

Режим	Описание	Применение
`submitAndAccept`	Двойная подпись: Sign(Sign(content))	Выпуск сертификата, отзыв
`submit` / `approve`	Одинарная подпись	Если нужен только submit

11. Логирование¶

Все запросы к REST API логируются в таблицу AutomationScriptsLog:

Поле	Значение
`ObjectKey`	`CRYPTO`
`ObjectName`	`POST /api/ra/certRequests`, `GET /api/ra/certificates` и т.д.
`ObjectParams`	Тело запроса (усечено до 500 символов)
`AdditionalInfo`	`HTTP 201: ...` или `ERROR: сообщение` (ответ усечён до 4000 символов)
`TaskId`	ID задачи (если передан)
`Duration`	Время запроса в мс

Фильтр для просмотра: ObjectKey = 'CRYPTO'

12. Сопоставление старых и новых смарт-действий¶

#	Старое C#-действие	GUID	Новая Lua-функция	Протокол
1	Get Thumbprint	`9d636137-...`	`CryptoProCA.get_thumbprint()`	Локальный X509
2	CryptoPro CA - new or update user	`dcc83d14-...`	`CryptoProCA.register_or_update_user()`	REST API
3	CryptoPro CA - Issue certificate	`C872CA74-...`	`CryptoProCA.issue_certificate()`	REST API
4	CryptoPro CA - revoke certificate	`bc2c3efa-...`	`CryptoProCA.revoke_certificate()`	REST API
5	CryptoPro CA - pause certificate	`af7d2931-...`	`CryptoProCA.pause_certificate()`	SOAP fallback
6	CryptoPro CA - resume certificate	`b1e6bdf5-...`	`CryptoProCA.resume_certificate()`	SOAP fallback

Ключевые отличия от старых смартов: - Протокол: SOAP/COM → REST API + Win32 CAPI для подписи ГОСТ - Формат данных пользователя: XML → JSON - Запись в ДП: ExtParamValueEntityService.Update() → SMART:execute_action("ChangeExtParamValue") от имени системного робота - Обработка ошибок: исключение → поле resp.Error (обход SEHException в NLua/.NET 9)

13. Известные ограничения (.NET 9 / NLua)¶

Проблема	Обходное решение
NLua/.NET 9 x64: SEHException теряет оригинальное исключение	`CRYPTO:send_request()` ловит исключение внутри C# и возвращает в `resp.Error`
`UTILS:json_decode()` падает на простых JSON-строках (`"uuid"`)	UUID из Body извлекается через `resp.Body:gsub('"', '')`
`SQL:scalar("...", nil)` вызывает SEHException	Всегда передавать `{}` вторым параметром
`os.clock()` возвращает CPU-время процесса IIS (тысячи секунд)	Для пауз используется `os.time()` (wall-clock)
`X509Certificate2.GetRSAPrivateKey()` не работает с ГОСТ	Win32 CAPI P/Invoke (`CryptSignMessage`)
REST API не поддерживает RR=6 (CertificateHold)	SOAP fallback через старый C#-смарт
REST API не поддерживает RR=8 (RemoveFromCrl)	SOAP fallback через старый C#-смарт

14. Файлы реализации¶

Файл	Назначение
`Valhalla.Scripting/Engine/Api/CryptoRequestService.cs`	HTTP-транспорт + PKCS#7 подпись
`Valhalla.Scripting/Engine/Api/CryptoScriptApi.cs`	Lua-обёртка CRYPTO:*
`TCClassLib/Smart/Scripting/Engine/Api/LibraryScriptApi.cs`	include() по ID или Description
`Valhalla.CryptoPro.CA/CaSmartActions.cs`	Старые C#-смарты (SOAP, для fallback)
`spa/api/crypto/register-crypto-global.ts`	Регистрация tcCryptoLogic в window
`spa/common/features/resolutions/eds-resolutions/tcCryptoLogic.service.ts`	Сервис tcCryptoLogic
`spa/common/features/resolutions/eds-resolutions/services/cryptopro.service.ts`	Прокси КриптоПро ЭЦП
Миграция MSSQL: `_nakat/DBMigrations/scripts/1Forma/v2.264/1775049532.2060173-*.sql`	SmartScript с библиотекой
Миграция PG: `_nakat/DBMigrations/scripts/1Forma_pg/v2.264/1775049532.2060173-*.pgsql`	SmartScript с библиотекой
